產品用途

A22螺紋連接彈簧全啟式閥是一種用于無害及非易燃易爆氣體或液體介質的管道及容器等設備作為超壓保護的終保護裝置，該類型閥采用彈簧直接載荷式，螺紋連接，全封閉式結構。

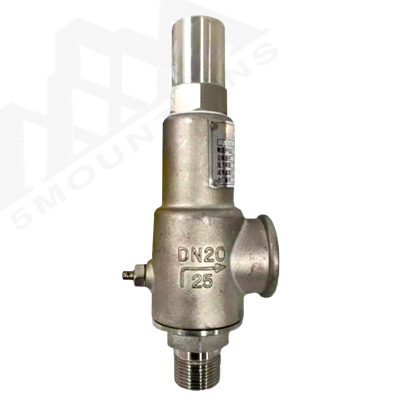

A22H/Y/W/F彈簧全啟封閉式安全閥是封閉式系統的一種安全保護用閥，它的啟閉件受外力作用下處于常閉狀態，當封閉系統的介質壓力升高，超過安全閥規定值時自動開啟，通過向系統外排放介質來減低系統壓力防止系統內介質高壓力系統的破壞。安全閥屬于自動閥類，主要用于鍋爐、壓力容器和空調、太陽能管道上，控制壓力不超過規定值，對人身安全和設備運行起重要保護作用。

產品特點

1、全啟式結構，排量大 2、螺紋連接，安裝方便 3、體積小，經濟實用

執行標準

A22螺紋連接彈簧全啟式安全閥執行標準

產品型號

A22H-10(16) A22H-16C(25,40) A22Y(H,W）-16P(25P,40P)

A22Y(H,W)-16R(25R,40R) A22Y(H,W)-16R3(25R3,40R3)

安全閥選用條件

1、公稱通徑的選擇 閥的公稱通徑應根據被保護系統所必需的排放量來確定。即所選用閥的額定排量應大于必需排放量。被保護系統所需的排放量是指系統發生異常超壓時為防止過分超壓所必需排出的介質量，它是由系統或設備的工作條件、容量以及可能引起超壓的原因等因素來決定。

2、材質的確定 閥的材質應考慮介質的工作溫度、工作壓力，介質特性及材料的工藝性、經濟性等多種因素。一般情況下用戶可根據本公司提供的閥樣木屮列舉的不同型號閥的工作溫度、壓力范圍以及使用介質進行選用。對材質有特殊要求時，可在訂貨時與本公司商定解決。

3、特殊結構閥的選用

(1)帶散熱器閥 這種類型閥一般是用于介質溫度較高的場合，以便于降低彈簧腔室的溫度。通常當封閉式閥使用溫度超過300℃以及開放式閥使用溫度超過350°C時，應選用帶散熱器結構閥。 (2)波紋管閥（背壓平衡式閥） 對承受附加背壓的閥，而且其背壓變化童超過整定壓力10%時，應選用這種閥。另外對使用于有腐蝕、有毒介質的閥，為防止彈簧及導向機構受介質腐蝕，也應選用波紋管閥。 (3)氣控碟型閥 對高溫高壓閥，需要人為控制開啟壓力時，可利用氣缸功能操作，應選用氣控碟型閥。

整定壓力等級

A22螺紋連接彈簧全啟式閥整定壓力等級

A22螺紋連接彈簧全啟式閥性能參數

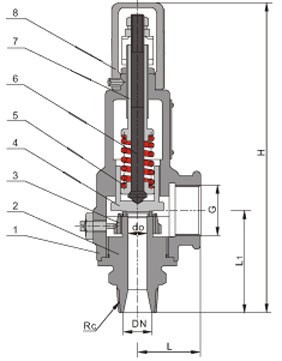

主要外形連接尺寸

A22螺紋連接彈簧全啟式閥主要外形連接尺寸
