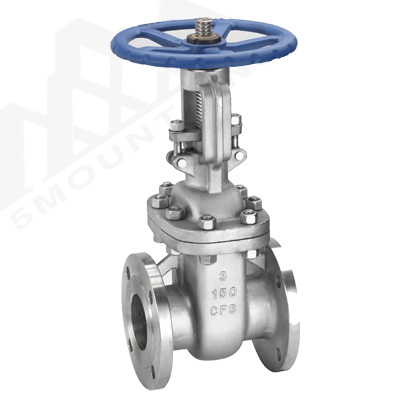

美標法蘭閘閥概述：

①產品設計制造符合美國國家標準ANSIB16.34，美國石油學會標準AP16D和API600要求。

②結構緊湊、體積小、剛性好、密封安全可靠。

③關閉件（閘板）采用彈性結構，在工作中能自動補償由于異常負荷或溫度引起的閥體變形。因此，密封可靠，并且不會產生閘板楔柱。

④公稱通徑大于等于NPS1011，壓力級400磅級和公稱通徑大于等于NPSS611、壓力級150～2500磅級的手動閥門，其操做裝置中配有滾動軸承，啟閉輕松。

⑤主體材料、內件材料、填料、墊片、緊固件的材料可根據用戶要求或實際工況條件合理組合。

⑥閥座可為更掀式閥座，可任意組合與關閉密封面材質配對，以滿足工況要求，延長使用壽命。

【產品用途】

API美標閘閥系列產品具有流體阻力小，密封面受沖擊侵蝕小，不改變介質流向，不擾流，壓降小等特點，適用的壓力、溫度范圍廣，是一種常見的截斷閥，廣泛適用于石油、化工、火力發電廠等油品、水蒸氣管路上接通或截斷管路中的介質(不可做節流閥使用)。

【基本型號】

API美標閘閥常見的基本型號有：Z40H、Z40Y、Z540H、Z540Y、Z940H、Z940Y等等。

【產品特點】

1、結構緊湊、造型美觀、全通徑流道、流阻系數小。

2、密封面采用合金鋼或硬質合金，密封副材料配對合理，使用壽命長。

3、閘板結構型式為：彈性楔形單閘板或剛性楔形單閘板。閥桿表面經氮化處理，具有良好的抗腐蝕性、抗摩擦性。 填料采用柔性石墨，密封可靠，操作靈活，啟閉力矩小。

4、可選用各種配管法蘭標準及法蘭密封面型式，還可選用手動、蝸輪傳動、電動、氣動、液動等各種驅動方式，滿足用戶不同需求。

【規格尺寸】

壓力：Class150LB、Class300LB、Class600LB、Class900LB、Class1500LB、Class2500LB等。

口徑：2"、2 1/2"、3"、4"、5"、6"、8"、10"、12"、14"、16"、18"、20"、24"、26"、28"、30"、32"、36"、40"、42"、48"等。

【執行標準】

設計規范： API 600、API603、API 6D

結構長度： ASME B16.10

法蘭連接： ASME B16.5 ASME B16.47

試驗與檢驗：API 598、API 6D、API 600

不銹鋼美標閘閥試驗壓力150LB:

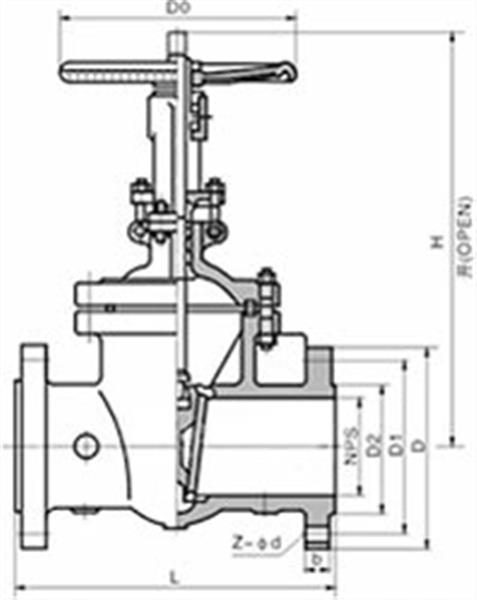

不銹鋼美標閘閥150Lb連接尺寸和外形尺寸 （mm）:

不銹鋼美標閘閥試驗壓力300LB

不銹鋼美標閘閥試驗壓力 600LB

不銹鋼美標閘閥300Lb連接尺寸和外形尺寸 （mm）

不銹鋼美標閘閥600Lb連接尺寸和外形尺寸（mm）
