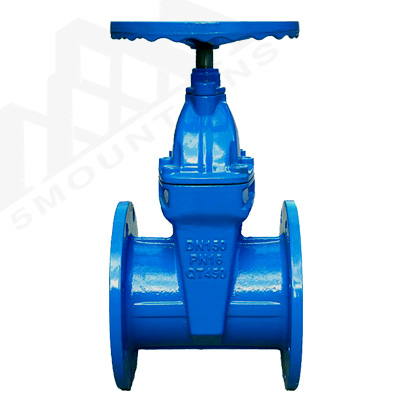

Z45X軟密封暗桿閘閥簡介：
Z45X軟密封暗桿閘閥零用閥門整體包膠產生變形補償作用達到良好的密封效果，克服了一般閘閥密封不良、漏水和生銹的現象，更有效的節約安裝空間。軟密封閘閥可廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、治金、能源系統等流體管線上作為調節和截流裝置使用。
Z45X軟密封暗桿閘閥技術參數：
設計規范：GB/T 12234
結構長度：GB/T 12221
連接法蘭：JB/T 79
試驗與檢驗：JB/T 9092
壓力-溫度：GB/T 9131
產品標識：GB/T 12220
Z45X軟密封暗桿閘閥主要零件材料：
序 號 |
名 稱 |
材 料 |
1 |
閥 體 |
球墨鑄鐵 |
2 |
閘 板 |
球墨鑄鐵外覆EPDM |
3 |
螺 栓 |
鍍 鋅、不銹鋼2Cr13 |
4 |
密封圈 |
NBR |
5 |
閥 蓋 |
球墨鑄鐵 |
6 |
閥 桿 |
不銹鋼2Cr13 |
7 |
O形密封圈 |
NBR |
8 |
止推墊 |
錫青銅 |
9 |
軸 套 |
錫青銅 |
10 |
螺 栓 |
鍍 鋅 |
11 |
軸 蓋 |
球墨鑄鐵 |
12 |
防塵罩 |
NBR |
13 |
手輪 |
球墨鑄鐵 |
14 |
緊固螺母 |
鍍 鋅 |
Z45X軟密封暗桿閘閥外形尺寸：
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
L |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
432 |
457 |
508 |
HA |
313 |
332 |
372 |
424 |
497 |
562 |
680 |
837 |
948 |
1010 |
1220 |
1280 |
1480 |
1665 |
HC |
355 |
375 |
415 |
476 |
540 |
600 |
720 |
875 |
990 |
1050 |
1245 |
1310 |
1560 |
1750 |
