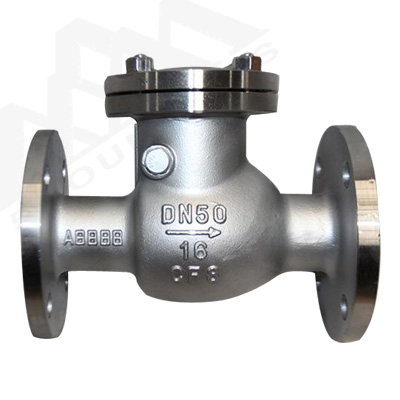

H44W/H不銹鋼旋啟式止回閥

所屬類別：止回閥系列

產品名稱：H44W/H不銹鋼旋啟式止回閥

產品標簽：不銹鋼止回閥,旋啟式止回閥,H44W/H止回閥

更新時間：2021/2/10 20:00:51

訪問統計：

一、H44W不銹鋼旋啟式止回閥--概述

H44W 不銹鋼旋啟式止回閥的功能是用來防止管路中的介質倒流。止回閥屬于自動閥類，啟閉件靠流動介質的力量自行開啟或關閉。止回閥只用于介質單向流動的管路上，阻止介質回流，以防發生事故。適用介質為：水、油品、蒸汽、酸性介質等。

二、H44W不銹鋼旋啟式止回閥--執行標準

設計與制造	結構長度	壓力-溫度等級	連接法蘭	試驗與檢驗
GB12236	GB12221	GB9131 JB/T74 HG20604	JB/T74-94 GB9113 HG20592-20635	JB/T9092-1999 GB13927

三、H44W不銹鋼旋啟式止回閥--主要零件材質

零件名稱	ZG1Cr18Ni9Ti 304 CF8	ZG00Cr18Ni10 304L CF3	ZG1Cr18Ni12Mo2Ti 316 CF8M	ZG00Cr17Ni14Mo2 316L CF3M
閥體/閥蓋	0Cr18Ni9	00Cr18Ni10	0Cr18Ni9Mo2	00Cr18Ni10Mo2
閥瓣	0Cr18Ni9	00Cr18Ni10	0Cr18Ni9Mo2	00Cr18Ni10Mo2
墊片	304+PTFE	304L+PTFE	316+PTFE	316L+PTFE
螺栓	不銹鋼
螺母	不銹鋼

四、主要外形及連接尺寸

公稱通徑	尺寸
公稱通徑	L	D	D1	D2	Z-Φd	b-f	H
20	150	105	75	55	4-Φ14	14-2	95
25	160	115	85	65	4-Φ14	14-2	100
32	180	135	100	78	4-Φ18	16-2	105
40	200	145	110	85	4-Φ18	16-2	115
50	230	165	125	100	4-Φ18	18-3	132
65	290	180	145	120	4-Φ18	18-3	140
80	310	195	160	135	8-Φ18	20-3	145
100	350	215	180	155	8-Φ18	20-3	150
125	400	245	210	185	8-Φ18	22-3	250
150	480	280	240	210	8-Φ23	24-3	295
200	550	335	295	265	12-Φ23	26-3	300
250	650	405	355	320	12-Φ25	30-3	350
300	750	460	410	375	12-Φ25	30-4	400
350	850	520	470	435	16-Φ25	34-4	480
400	950	580	525	485	16-Φ30	36-4	520
450	1050	640	585	545	20-Φ30	40-4	580
500	1150	705	650	608	20-Φ34	44-4	630
600	1350	840	770	718	20-Φ41	48-5	780
