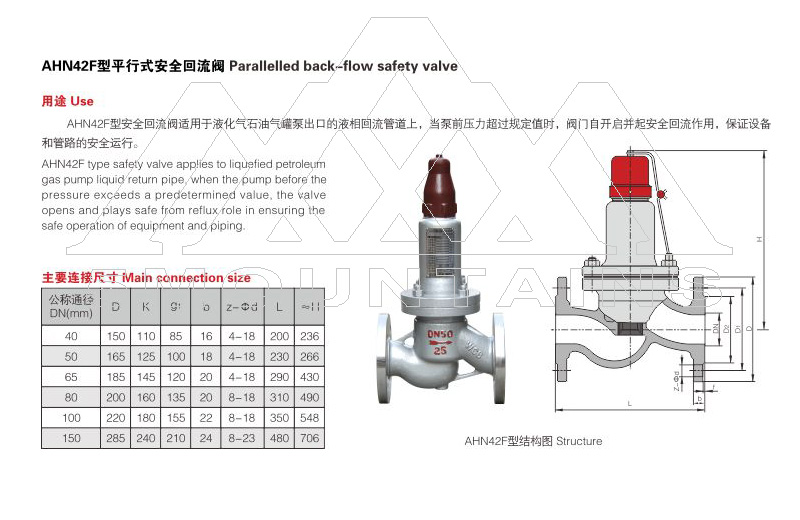

AHN42F型平行式安全回流閥適用于液化氣石油氣罐泵出口的液相回流管道上，當泵前壓力超過規定值時，閥門自開啟并起安全回流作用，保證設備和管路的安全運行。
AHN42F平行式安全回流閥 外形尺寸和連接尺寸
| Nominal diameter DN(mm) | Dimension (mm) | ||||||
| D | D1 | D2 | b | Z- d | L | H | |
| 25 | 115 | 85 | 65 | 16 | 4-14 | 160 | 325 |
| 32 | 140 | 100 | 78 | 16 | 4-18 | 180 | 335 |
| 40 | 150 | 110 | 85 | 16 | 4-18 | 200 | 340 |
| 50 | 165 | 125 | 100 | 16 | 4-18 | 230 | 355 |
| 65 | 185 | 145 | 120 | 20 | 4-18 | 290 | 460 |
| 80 | 200 | 160 | 135 | 20 | 8-18 | 310 | 500 |
| 100 | 215 | 180 | 155 | 22 | 8-18 | 350 | 580 |
| 150 | 280 | 240 | 210 | 24 | 8-23 | 480 | 750 |
